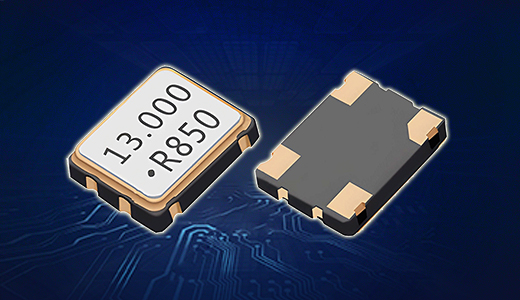

有源晶振的測試匹配是一個重要的過程，主要依賴于其電路設計，以確保晶振能夠正常工作。在測試匹配過程中，需要考慮到負載電容和接地。負載電容是指電路中跨接晶體兩端的總的外界有效電容，是晶振要正常震蕩所需要的電容。接地是指將晶體旁邊的兩個電容接地，實際上就是電容三點式電路的分壓電容，接地點就是分壓點。以接地點即分壓點為參考點，振蕩引腳的輸入和輸出是反相的，但從并聯諧振回路即石英晶體兩端來看，形成一個正反饋以保證電路持續振蕩。通過以下一些常見的測試步驟，可以測試并匹配有源晶振。

  1. 確定測試頻率范圍：根據有源晶振的頻率和精度要求，確定測試頻率范圍。

  2. 選擇合適的測試設備：選擇具有所需頻率范圍和精度的測試設備，例如示波器、信號發生器、頻率計數器等。

  3. 連接測試設備：將測試設備連接到有源晶振的輸出端口，確保連接穩定且具有良好的電氣接觸。

  4. 調整測試設備參數：根據有源晶振的技術規格書，調整測試設備的參數，例如幅度、偏置、觸發等。

  5. 進行測試：在設定的參數下，運行測試設備并觀察輸出波形。確保輸出波形符合預期，并且在所需的頻率范圍內穩定。

  6. 分析測試結果：根據測試結果，對有源晶振進行調整或更換。如果輸出波形不符合預期，可以嘗試調整電路參數、更換不同的有源晶振或?qū)で笃渌赡艿慕鉀Q方案。

  7.測量電阻法: 使用萬用表 RX10k 檔測量有源晶振的正、反向電阻值，正常時均應為(無窮大)。若測得石英晶體振蕩器有一定的陽值或?yàn)?，則說明該有源晶振已漏電或擊穿損壞。

  8.頻率計數器檢測法:在設備電源“打開”時進行測量。將儀表或頻率計數器的探頭放在晶振引腳上并讀取測量值。確保使用的頻率計數器表的范圍高于正在檢查的晶振頻率。如果晶振為 8mhz，那么使用的儀表應該具有能夠檢查該頻率的范圍。普通的數字萬用表通常具有較小的檢查頻率范圍。

  9.示波器檢測法:晶振在激發時會產生正弦波，如果在時鐘引腳上查看代表正弦波的波形是合適的。如果時鐘不能正常工作，請更換晶振。當顯示器進來時沒有高壓癥狀，用示波器檢查晶體發現波形非常不穩定，更換微處理器解決了無高壓?jiǎn)栴}，晶振波形顯示完美的正弦波。

  由于每種有源晶振的電路設計和應用場景都可能有所不同，因此在進行匹配測試時，可能需要根據具體情況進行適當?shù)恼{(diào)整和優化。如有需要，建議咨詢TROQ的FAE工程師相以獲取更詳細的指導。
