無源晶振在電子產品中無處不在，也是電路板重要的原件之一，了解無源晶振的原理和測試方法對于確保其正確工作非常重要。以下是一些關于無源晶振的基本信息和測試方法：

  1. 無源晶振原理：

  無源晶振是一種利用石英晶體(quartz crystal)的壓電特性產生頻率的電子元件。當晶體受到外部機械壓力時，會生成相應的電荷。這個現象被稱為壓電效應。在無源晶振中，石英晶體被連接到一個電路中，該電路將電荷轉化為所需的頻率。

  2. 無源晶振的腳位：

  無源晶振有四個引腳，它們通常按照特定的方式排列。對于矩形晶體，四個引腳可能按如下方式排列：兩個引腳位于一個邊上，另外兩個引腳位于相對的邊上。對于圓形晶體，四個引腳可能均勻地分布在圓周上。每個引腳都有特定的功能，如輸入和輸出信號，或者為晶體提供所需的電壓。

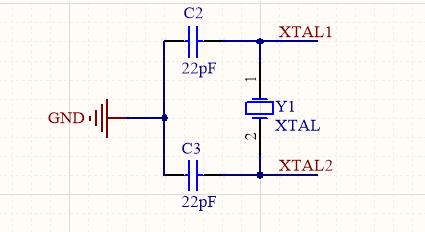

  3. 無源晶振電路原理圖：

  無源晶振電路原理圖顯示了晶體如何與周圍的電路相互作用。它可能包括其他電子元件，如電阻器、電容器和集成電路，以幫助確定和穩定輸出頻率。通過理解電路原理圖，可以更好地理解無源晶振的工作方式。

  無源晶振測試方法：

  要測試無源晶振，您需要使用一些電子測試設備，如萬用表、示波器和頻率計。首先，您需要確認晶體的兩個主要參數：頻率和負載電容。頻率是晶體振蕩的速率，而負載電容是晶體與外部電路之間的電容。這些參數將決定晶振在特定電路中的性能。

  1. 頻率測試：

  使用頻率計可以測量無源晶振的頻率。頻率計將顯示晶體的實際振動速率，與標稱頻率進行比較以確定頻率誤差。如果誤差過大，可能需要調整或更換晶體。

  2. 負載電容測試：

  負載電容是通過在晶體兩端施加特定電壓并測量電流來確定的。這可以用來確定晶體與外部電路之間的電容值是否在規定范圍內。如果負載電容不在規定范圍內，可能需要調整電路中的元件或更改電路設計。

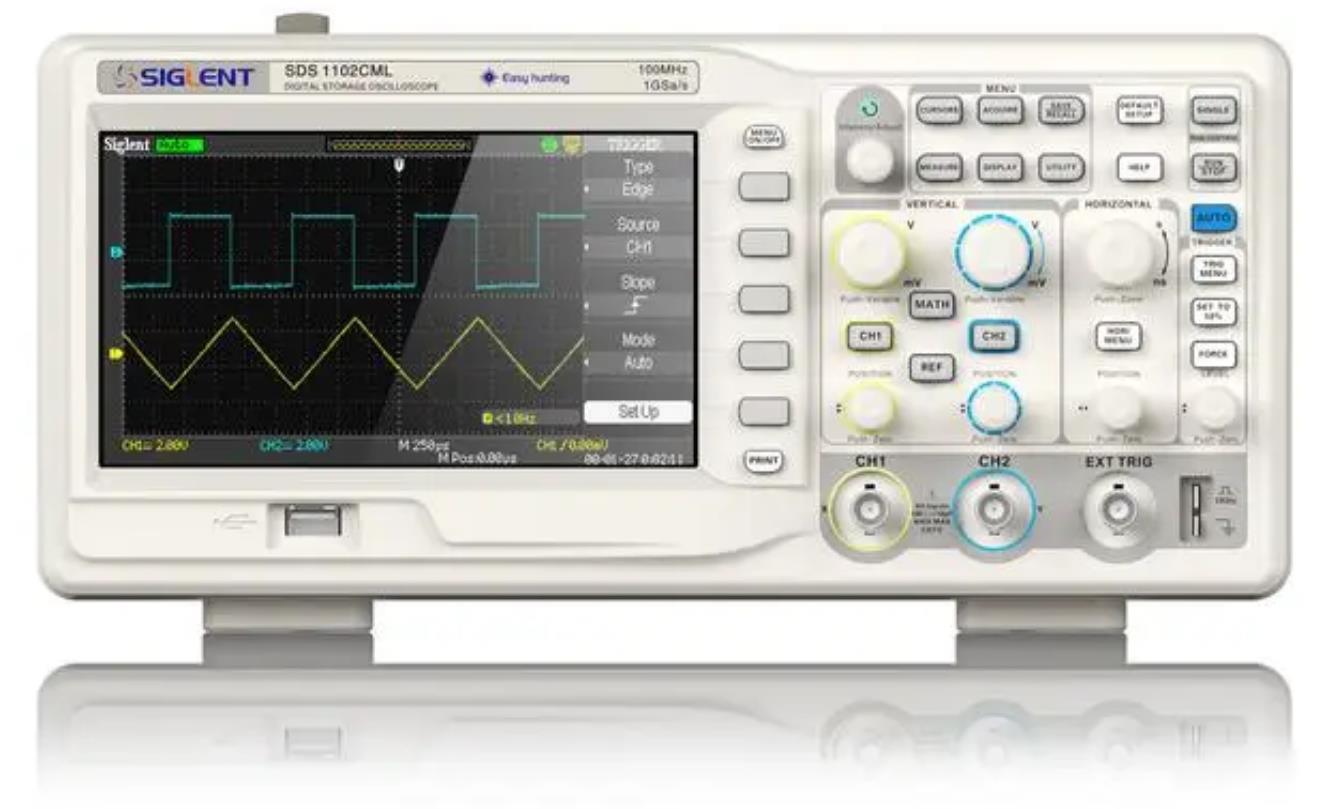

  3. 輸出波形測試：

  使用示波器可以觀察無源晶振的輸出波形。理想情況下，輸出波形應該是規則的、對稱的，并且沒有明顯的失真或噪聲。如果輸出波形異常，可能是由于晶體本身的問題或外部電路的不穩定導致的。

  總之，了解無源晶振的工作原理、正確識別其引腳并掌握正確的測試方法對于確保其正常工作非常重要。通過仔細閱讀相關文檔、遵循正確的測試程序并密切關注細節，您可以對無源晶振進行有效的測試并確保其在實際應用中的性能表現。
